Test einer selbstgebauten zerlegbaren Magnetic Loop Antenne für Outdoor-Betrieb

Wolfgang, DD2HW hat eine zerlegbare Magnetic Loop Antenne für den Outdoor-Betrieb gebaut.
Die Antenne ist sehr leicht und schnell aufzubauen.

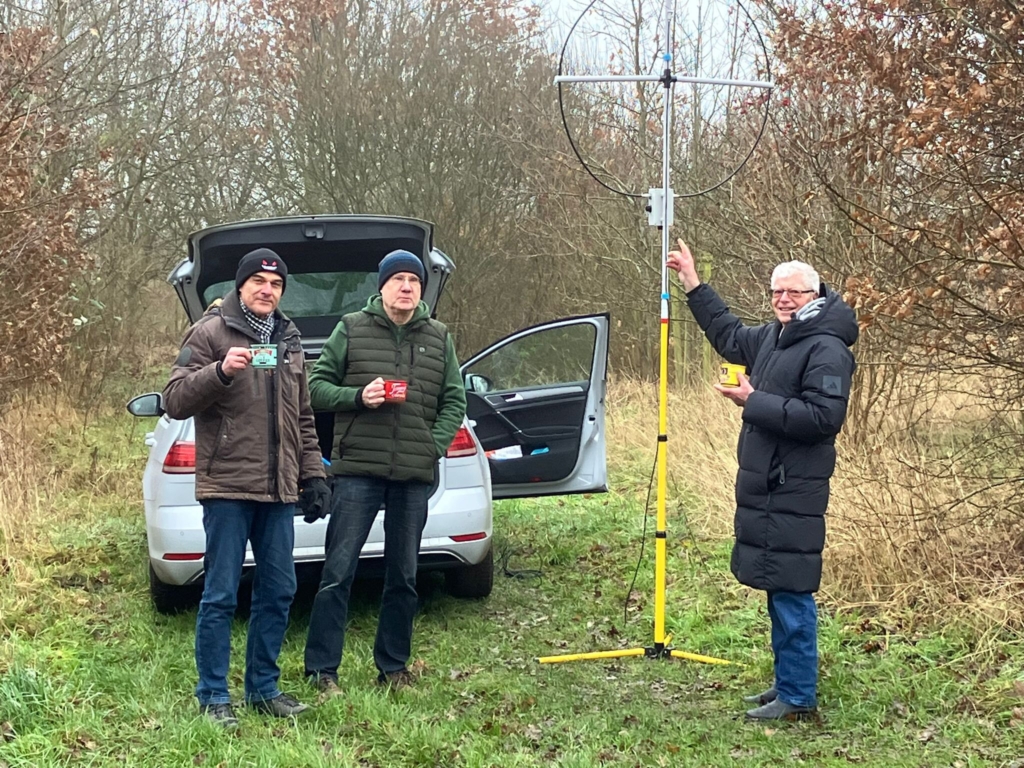

Am 17.01.2025 wurde die Antenne bei neblig trübem Wetter und 1° Celsius im POTA-Gebiet DE-0702
(Ruppersdorfer See Nature Reserve (DE-SH)) von Ulfert, DJ3XM (Bildmitte) in SSB mit 50 W getestet.
Kritische Beobachter waren Stefan, DL5HAS (nicht im Bild),
Uwe, DF3KO (links im Bild) und Wolfgang, DD2HW (rechts im Bild).

Die Antenne besteht aus einem Kreuz aus zusammengesteckten Elektroinstallationsrohren,
das die Schleife aus Koaxkabel und die Box mit dem Drehkondensator hält.
Die Antenne war innerhalb von wenigen Minuten zusammengesteckt.

Auf Resonanz gebracht wird die Antenne über 2 Drehkondensatoren (Grob-/Feinabstimmung),
die sich in der Box befinden. Auf 20 m war die Abstimmung unproblematisch, die Bandbreite
haben wir nicht ausgemessen, sie war aber bei einem SWR von 1,5, gemessen mit einem
RigExpert, akzeptabel. Auf 40 m war die Abstimmung deutlich feinfühliger bei wesentlich
kleinerer Bandbreite und einem SWR von 1,2.

Die Antenne ist z.B. für POTA-Aktivitäten oder Conteste gedacht, wo man sich als Activator
auf einer Frequenz festsetzt und die Bandbreite erst einmal keine Rolle spielt.
Wechselt man die Frequenz, muss zumindest auf 40 m sofort nachgestimmt werden.

Bei dem Test konnten schöne Verbindungen mit DL, EA, M, PA und SP hergestellt werden.
Innerhalb einer knappen halben Stunde waren 16 POTA-Verbindungen im Log.

Die Drehkondensatoren zur Abstimmung stammen aus alten Radios und weisen einen
relativ kleinen Plattenabstand auf. Sie zeigten bei SSB-Betrieb mit 50 W aber keine Überschläge.

Als nächstes wird Wolfgang, DD2HW noch eine Doppelschleife testen. Auf jeden
Fall war das Ergebnis jetzt schon positiv und regt zu einem Nachbau für Interessierte an.
Vielleicht lässt sich das noch in den kalten Wintermonaten realisieren, damit mit steigenden
Temperaturen wieder vermehrt draußen gefunkt wird.

Abgeschlossen wurde der positive Test bei einer Aufwärmphase mit
köstlichem Glühwein, gesponsert von Stefan, DL5HAS. Danke dafür.
